삼성전자의 차세대 AI 반도체 전략과 중장기 메모리 시장 전망: zHBM 혁신과 초호황(Super Cycle) 대응

  • 인공지능(AI) 산업의 발전 축이 대규모 언어 모델(LLM)의 단순 학습(Training)에서 복잡한 추론(Inference) 및 자율적 임무를 수행하는 에이전틱 AI(Agentic AI)로 이동함에 따라, 반도체 산업의 근본적인 병목(Bottleneck) 현상 역시 연산 능력(FLOPs)에서 데이터 통신 및 저장 능력으로 급격히 이전되고 있다. 전통적인 컴퓨팅 환경에서는 프로세서의 연산 속도가 시스템의 성능을 좌우했으나, AI 모델의 매개변수(Parameter)가 수조 개 단위로 팽창하면서 연산 장치와 메모리 간의 데이터 이동에 소모되는 통신 에너지 비용과 지연(Latency)이 전체 시스템의 한계를 결정짓는 '메모리 장벽(Memory Wall)' 현상이 심화하고 있다.

  • 이러한 산업적 위기감은 일론 머스크(Elon Musk) 스페이스X 최고경영자(CEO)의 최근 발언에서 극명하게 드러난다. 그는 2026년 2분기 실적 발표 콘퍼런스콜에서 "메모리 반도체의 생산량은 연간 약 20% 증가하는 데 그치지만, 수요는 매년 200% 혹은 그 이상씩 폭발적으로 증가하고 있다"며 현재 AI 인프라 구축의 최대 제약 요소로 메모리를 지목했다. 이는 단순한 과장이 아니라 엑스에이아이(xAI) 인프라 구축 등 최전선에서 체감하는 수급 불균형의 현실을 반영하며, 경제학적 원리에 따라 메모리 가격의 구조적 상승과 장기적인 공급 부족이 불가피함을 시사한다.

  • 이러한 전례 없는 초호황(Super Cycle) 기조 속에서, 글로벌 메모리 1위 기업인 삼성전자는 기존 반도체의 물리적·공간적 한계를 파괴하는 거대한 아키텍처 전환을 시도하고 있다. 오늘 동아일보와 서울경제신문 등 주요 언론이 집중 보도한 바와 같이, 미국 실리콘밸리에서 열린 'FMS(Future of Memory and Storage) 2026'에서 업계 최초로 공개된 차세대 3차원(3D) 적층 메모리 'zHBM'과 온디바이스 AI용 'zNAND-O'는 기존의 수평적 설계를 수직으로 전환하는 삼성전자의 기술적 승부수다.

AI 메모리 수급의 구조적 변화와 초호황의 장기화

[ 200% 수요 폭발과 하이퍼스케일러의 자본 지출(CAPEX) 구조 변화]

  • 머스크가 제시한 '수요 200% 급증'은 AI 가속기에 탑재되는 고대역폭메모리(HBM) 및 고성능 기업용 솔리드스테이트드라이브(eSSD) 시장의 성장 궤적과 정확히 일치한다. 트렌드포스(TrendForce) 등 주요 시장조사업체의 분석에 따르면, HBM 수요는 2025년 기준 전년 대비 130% 이상 성장했으며, 2026년 이후에도 매년 70%를 크게 상회하는 폭발적인 증가세를 유지할 것으로 추산된다. 전체 D램 시장 규모 역시 2026년 6,187억 달러로 전년 대비 303% 성장하고, 2027년에는 9,033억 달러(약 1,300조 원) 규모로 확대될 전망이다.

  • 이러한 수요 팽창은 아마존웹서비스(AWS), 마이크로소프트(MS), 구글(Google) 등 대규모 데이터센터를 운영하는 하이퍼스케일러들의 자본 지출(CAPEX) 구조를 완전히 뒤바꿔 놓았다. 2023년에서 2024년 초반까지만 해도 하이퍼스케일러의 전체 설비 투자에서 메모리가 차지하는 비중은 약 8% 수준에 불과했다. 그러나 반도체 분석 기관 세미**리시스(SemiAnalysis)에 따르면 이 비중은 2026년 현재 30%로 급증했으며, 2027년에는 36%에 달할 것으로 예측된다. 2027년 예상되는 하이퍼스케일러의 총 자본 지출 1조 1,400억 달러 중 무려 4,100억 달러가 메모리 구매에 투입되는 구조적 대전환이 일어난 것이다.

[ 신규 공급의 비탄력성과 2030년까지의 공급 부족 고착화]

  • 수요가 매년 기하급수적으로 늘어나는 반면 공급 증가율이 연 20%대에 갇혀 있는 핵심 원인은 첨단 반도체 제조 공정의 극단적인 복잡성과 긴 리드타임(Lead Time)에 있다. HBM은 일반 범용 D램과 비교해 동일 용량 대비 웨이퍼 소모량이 2~3배 많고, 실리콘관통전극(TSV)을 뚫고 칩을 정밀하게 쌓아 올리는 어드밴스드 패키징(Advanced Packaging) 공정이 필수적이어서 단기간에 수율을 극대화하기가 매우 어렵다.

  • 글로벌 컨설팅 업체 딜로이트(Deloitte)에 따르면 삼성전자, SK하이닉스, 마이크론 등 메모리 빅3의 2027년 설비투자액 합계는 1,460억 달러(약 209조 원)로 2024년(430억 달러) 대비 3.4배 급증할 전망이다. 그러나 빈 부지에 클린룸을 건설하고 EUV(극자외선) 등 핵심 장비를 반입하여 시험 생산을 거쳐 최종 양산 수율을 안정화하기까지는 통상 3년 6개월 이상의 긴 시간이 소요된다.

  • 결과적으로 현재 폭발적으로 단행되는 대규모 증설 투자가 실제 웨이퍼 출하량 확대로 직결되기까지는 상당한 시차가 발생하며, 2029~2030년까지는 신규 초과 공급이 누적된 수요를 따라잡기 불가능할 것이라는 분석이 지배적이다. 삼성전자 경영진 역시 2분기 실적 발표 콘퍼런스콜에서 "올해 충족하지 못한 미충족 수요가 내년으로 이연되면서 2027년의 공급 부족은 올해보다 더욱 심화될 것이며, 이러한 구조적 수급난은 최소 2028년까지 지속될 것"이라고 공식 선언했다.

삼성전자의 사업 구조 개편: 범용 산업에서 '맞춤형 수주(LTA) 산업'으로의 진화

  • 과거 메모리 반도체 산업은 공급자들의 대규모 선제적 투자 이후 과잉 공급이 발생하고, 이로 인해 가격이 폭락하는 극심한 '사이클(Boom and Bust)'을 수십 년간 반복해 왔다. 그러나 AI 인프라 경쟁 시대에는 메모리 물량을 선제적으로 확보하지 못한 테크 기업은 AI 개발 경쟁에서 완전히 도태된다는 공포(FOMO)가 시장을 지배하고 있다. 이러한 기류를 포착한 삼성전자는 메모리 사업의 근본 체질을 고객 맞춤형 '수주형 사업(Build-to-Order)'으로 전환하는 강력한 장기공급계약(LTA, Long-Term Agreement) 전략을 구체화했다.

[ 5년 롤링(Rolling) 계약과 선수금 구조의 경제학]

  • 삼성전자는 중장기 생산 계획상 전체 D램 및 낸드플래시 생산능력(CAPA)의 무려 60~70%를 LTA 물량으로 묶어두는 전례 없는 전략을 추진 중이다. 이미 글로벌 상위 5대 하이퍼스케일러와 계약을 체결 완료했으며, AI 모델 개발 기업 등 대형 고객 5곳과도 추가 협상을 사실상 마무리한 상태다.

  • 이 LTA의 핵심 뼈대는 '5년 롤링(Rolling) 방식'이다. 기본 5년의 장기 계약을 맺은 뒤, 매년 고객과의 협상을 통해 새로운 1년을 지속적으로 덧붙여 나가는 구조다. 이는 삼성전자에게 향후 5년 치의 확정적인 수요 가시성을 상시 제공하여, 과거처럼 막연한 수요 예측에 의존하다 과잉 재고와 단가 하락을 맞이하던 위험을 원천 차단한다.

LTA(장기공급계약) 핵심 설계 요소

세부 내용 및 전략적 경제 효과

계약 기간 및 갱신 방식

5년 단위 기본 계약 + 매년 1년씩 덧붙이는 '롤링(Rolling)' 구조 적용. 5년간의 안정적 가동률 및 수요 가시성 확보.

선수금 (Deposit) 수취

다년간 묶이는 예치금 성격의 선수금을 필수 조건으로 편입. 현재 체결 물량 중 약 25%(4분의 1)에 대한 선수금 수취 완료.

가격 하한선 (Floor P**ce)

범용 메모리의 현물 시장 가격이 폭락하더라도 공급 단가가 일정 수준 이하로 떨어지지 않도록 하한선을 명문화.

CAPA 할당 및 분산

전체 생산능력의 60~70%를 LTA에 할당하되, 특정 단일 고객에 대한 매출 편중을 막기 위해 포트폴리오 분산 원칙 적용.

[ 실적 가시성 확보와 밸류에이션(ROE) 리레이팅]

  • 이러한 수주형 사업으로의 대전환은 삼성전자의 재무 건전성과 자본시장 내 기업가치(Valuation) 평가에 지대한 영향을 **다. 첫째, 막대한 선수금 유입을 통해 잉여현금흐름(FCF)이 폭발적으로 개선된다. 실제 지난 2분기 말 기준 삼성전자의 현금성 자산은 167조 5,900억 원에 달해 불과 3개월 만에 48조 3,500억 원이 증가했다. 역대 최대 규모인 16조 원의 R&D 투자를 집행하고도 현금이 급증한 것은 경이적인 영업이익과 더불어 LTA 선수금 유입이 결정적 역할을 한 것으로 분석된다. 확보된 현금은 다시 2나노(nm) GAA 파운드리 공정과 차세대 첨단 패키징(AVP) 설비 등 초격차 기술에 재투자되는 선순환 구조를 낳는다.

  • 둘째, '가격 하한선' 도입은 시장 일각에서 지속적으로 제기되는 메모리 고점(Peak-out) 논란을 무력화한다. 다운사이클 진입 시의 이익 훼손 리스크가 사실상 거세됨에 따라 삼성전자의 예상 수익성은 수직 상승 중이다. 시장 전망에 따르면 2026년 메모리 업계의 합산 영업이익이 사상 최대치를 경신하고, 삼성전자의 2027년 개별 영업이익은 장기적 관점에서 비약적인 성장이 예측되며 자기자본이익률(ROE) 역시 48~50% 수준에 육박할 것으로 기대된다. 이는 과거의 경기 순환주(Cyclical)에서 벗어나 구조적 성장주로 밸류에이션 리레이팅(Re-rating)이 이루어져야 함을 시사한다.

차세대 3D 메모리 아키텍처 혁명: zHBM과 커스텀 HBM (cHBM)

  • 지금까지의 HBM 경쟁이 TSV 구멍을 뚫고 8단, 12단으로 D램을 높이 쌓아 용량과 대역폭을 늘리는 1차원적 확장 경쟁이었다면, 삼성전자가 FMS 2026에서 전격 공개한 차세대 로드맵은 반도체의 뼈대 배치 자체를 뜯어고치는 파괴적 아키텍처 혁명이다.

[ 2.5D의 물리적 한계와 zHBM의 3D 수직 적층 혁신]

  • 현재 시장을 장악하고 있는 HBM3E 및 HBM4의 구조는 거대한 실리콘 인터포저(Silicon Interposer) 기판 위에 중앙의 AI 가속기(GPU/NPU)와 측면의 여러 HBM 다발을 수평으로 나란히 늘어놓는 이른바 2.5D 패키징 방식이다. 그러나 매개변수가 수조 개 단위인 초거대 AI 시대에는 이 구조가 한계에 봉착한다. 데이터가 가속기와 메모리 사이를 수평으로 오가야 하는 물리적 거리가 필연적으로 존재하여 신호 지연(Latency)과 전력 손실이 발생하며, 반도체 노광 장비가 한 번에 찍어낼 수 있는 면적의 한계(Reticle Limit) 때문에 실리콘 인터포저 크기를 무한정 키워 HBM 개수를 늘릴 수 없기 때문이다.

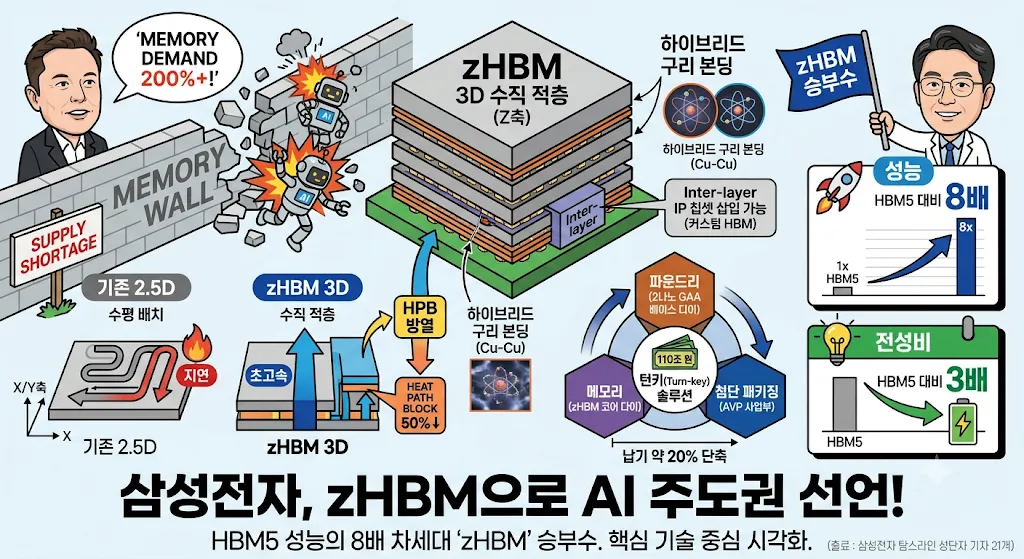

  • 동아일보와 서울경제신문 등이 앞다투어 보도한 삼성전자의 'zHBM'은 메모리를 가속기 옆(X·Y축)에 두는 수평 배치를 폐기하고, 가속기 상단(Z축)에 HBM을 통째로 직접 쌓아 올리는 완전한 3차원(3D) 적층 아키텍처를 채택했다. 데이터를 운반하는 도로를 옆 건물(수평)이 아닌, 같은 건물의 위아래 층 엘리베이터(TSV)로 대체한 셈이다1.

비교 항목

기존 2.5D HBM 아키텍처 (HBM3E/HBM4)

차세대 3D zHBM 아키텍처

물리적 배치 구조

가속기(xPU) 측면에 수평 배치 (실리콘 인터포저 매개)

가속기(xPU) 상단에 수직으로 직접 적층 (3D)

데이터 이동 경로

HBM → TSV → 인터포저 미세 배선 → GPU

HBM → 초고밀도 TSV / 하이브리드 본딩 → GPU 다이렉트 통신

성능 및 전성비

수평 이동에 따른 신호 감쇠 및 전력 소모 상대적 높음

HBM5 대비 데이터 처리 성능 최대 8배 향상, 전력 대비 성능(전성비) 최대 3배 향상

방열 (열 관리)

칩 간 거리 이격으로 분산 효과 있으나 전체 면적 큼

열 갇힘 해결을 위한 신구조 적용으로 열 저항 절반(50%) 이하 감소 달성 목표

고객 최적화 역량

표준화된 범용 HBM 스펙에 주로 의존

메모리와 가속기 사이 인터레이어에 고객 맞춤형 IP 칩셋 삽입 가능 (완전한 Custom 최적화)

  • 이러한 수직 적층으로 *혀진 물리적 거리의 효과는 폭발적이다. 삼성전자의 발표에 따르면 zHBM 시스템은 현존 최신 로드맵인 8세대 HBM(HBM5)과 비교해도 데이터 처리 성능을 최대 8배까지 끌어올릴 수 있다. 데이터 이동 구간의 축소는 전력 소모의 획기적 절감을 의미하며, 이에 따라 전성비(전력 대비 성능)는 무려 3배나 향상된다.

[ 커스텀 HBM(cHBM) 생태계 구축과 맞춤형 성능 극대화]

  • zHBM의 또 다른 혁신은 철저한 '고객 맞춤형(Custom)' 설계에 있다. 단순히 메모리 용량만 늘려주는 것이 아니라, 메모리와 AI 가속기 사이에 위치하는 중간층(Inter-layer)에 고객사(엔비디아, 구글 등)가 요구하는 특정 반도체 기능 회로 블록(IP)을 자유롭게 삽입할 수 있도록 아키텍처를 설계했다.

  • 삼성전자는 세미콘 코리아 기조연설 등에서 이러한 커스텀 HBM(cHBM) 모델이 동일한 전력 소모 조건 하에서도 기존 범용 HBM 대비 2.8배에서 최대 3배까지 성능을 향상시킬 수 있다고 밝혔다. 특정 AI 모델의 추론(Inference) 연산이나 활성화 함수(Activation Function) 처리 등 일부 로직 연산을 메모리단으로 끌어와 처리(Processing-In-Memory)함으로써, 중앙 프로세서의 부하를 극적으로 덜어주는 방식이다.

[ 온디바이스 AI와 데이터센터를 아우르는 zNAND-O 및 400단 V10 낸드]

  • 3D 적층 아키텍처 혁신은 D램에만 머물지 않고 낸드플래시로 확장되고 있다. FMS 2026에서 함께 공개된 'zNAND-O'는 기존 V-낸드의 수직 적층 구조에 HBM의 전유물로 여겨지던 실리콘관통전극(TSV) 기술을 전격 결합하여 4단 또는 8단의 칩을 3D 패키징한 차세대 낸드 솔루션이다. 모델명 끝의 'O'가 시사하듯, 이는 온디바이스(On-device) AI 환경에 최적화된 제품으로 스마트폰이나 엣지 디바이스에서 실시간으로 대규모 AI 모델의 가중치(Weight) 데이터를 고속으로 로딩하고 응답 속도를 극한으로 끌어올리는 데 목적이 있다.

  • 나아가, 초대형 클라우드 AI 서버 시장을 겨냥해 업계 최초로 400단 이상의 초고적층 10세대 V낸드인 'V10 BV(Bonding Vertical)-NAND'도 공개되었다. 이 제품의 핵심은 웨이퍼 본딩(Wafer Bonding) 기술과 3스택(Stack) 기술의 결합이다. 데이터가 저장되는 셀(Cell) 어레이가 형성된 웨이퍼와 데이터 입출력을 담당하는 주변 회로(Pe**)가 형성된 웨이퍼를 각각 분리하여 독립적으로 최적화해 제조한 뒤, 이를 수직으로 정밀하게 접합하는 방식을 채택했다. 이로 인해 이전 9세대(V9) 대비 동일 면적 내 메모리 집적도를 약 58%나 획기적으로 향상시켰으며, 데이터 입출력(I/O) 속도 역시 대폭 개선하여 차세대 기업용 SSD 라인업(PM1763, BM1773 등)의 뼈대가 될 전망이다.

  • 경쟁사인 SK하이닉스 역시 샌디스크(SanDisk)와 손잡고 HBM과 일반 SSD 사이의 극심한 속도 차이를 메우는 새로운 계층의 메모리인 '고대역폭플래시(HBF, High Bandwidth Flash)' 표준 규격을 세계 최초로 발표하며 대응에 나섰다. SK하이닉스의 HBF 역시 구글과 텐스토렌트(Tenstorrent) 등이 참여하는 컨소시엄을 통해 UCIe(Universal Chiplet Interconnect Express) 인터페이스를 바탕으로 GPU와 낸드를 초고속으로 직결하는 생태계를 구축하려 한다. 이는 향후 초거대 AI 인프라 시장에서 HBM뿐만 아니라 차세대 스토리지 기술 규격을 둘러싼 주도권 경쟁이 본격적으로 점화되었음을 의미한다.

<시사점>

인공지능(AI) 산업의 경쟁축이 학습(Training)에서 추론(Inference), 그리고 에이전틱 AI 시대로 이동하면서 반도체 산업의 주도권도 새로운 국면을 맞고 있습니다. 이제 병목은 연산 성능이 아니라 데이터를 얼마나 빠르고 효율적으로 이동시키느냐에 달려 있습니다. AI 시대의 핵심 자산도 GPU가 아닌 메모리가 AI 경쟁력 자체가 되는 시대가 열리고 있습니다.

이런 변화 속에서 삼성전자가 미국 FMS 2026에서 공개한 차세대 3차원 메모리 'zHBM'은 단순한 신제품 이상의 의미를 갖습니다. 기존 HBM이 GPU 옆에 메모리를 배치하는 2.5D 구조였다면, zHBM은 GPU 위에 메모리를 직접 적층하는 3D 아키텍처를 제시했습니다. 데이터 이동 거리를 획기적으로 줄여 대역폭과 전력 효율을 동시에 높이겠다는 발상으로 AI 시대의 가장 큰 장애물인 '메모리 월(Memory Wall)'을 정면 돌파하는 선언이라 할 만합니다.

주목해야 할 것은 기술보다 전략입니다. 지금 AI 메모리 시장은 과거와 같은 경기순환 산업이 아니라는 주장이 나오고 있습니다. 공급은 연 20% 남짓 늘어나는데 AI 수요는 그 몇 배의 속도로 폭증하고 있고, 하이퍼스케일러들은 GPU보다 메모리 확보를 더 걱정하는 상황에 직면했습니다. 장기 공급 계약 없이는 AI 서비스 확대 자체가 어려운 구조가 되었습니다. 메모리 산업은 범용 제품을 대량 생산하는 시대에서 고객 맞춤형 수주 산업으로 빠르게 변신하고 있습니다.

삼성전자가 장기공급계약(LTA)을 확대하고 생산능력의 상당 부분을 사전에 예약하는 전략도 이런 변화의 연장선이라 하겠습니다. 메모리 가격 급락과 공급 과잉을 반복했던 과거 사이클에서 벗어나 안정적인 현금흐름과 투자 재원을 확보하겠다는 시도입니다. 성공한다면 메모리 산업의 사업 모델 자체를 바꾸는 계기가 될 수도 있습니다.

기술적인 의미도 작지 않습니다. zHBM은 단순히 D램을 높이 쌓는 제품이 아니라, 하이브리드 본딩, 초미세 TSV, 맞춤형 베이스 다이, 차세대 방열 기술을 모두 결합한 시스템 수준의 혁신이라 할만 합니다. 메모리와 GPU 사이에 고객 맞춤형 IP를 삽입하는 커스텀 HBM 전략은 AI 반도체를 범용 제품이 아닌 주문형 플랫폼으로 바꾸겠다는 발상이 아닐 수 없습니다. 이는 메모리 기업이 단순한 부품 공급업체를 넘어 AI 시스템 설계의 핵심 파트너로 진화하는 출발점이 될 수 있습니다.

더욱 중요한 경쟁력은 삼성전자만이 가진 수직계열화입니다. 메모리, 파운드리, 첨단 패키징을 하나의 기업 안에서 통합할 수 있는 기업은 세계적으로도 드뭄니다. HBM5의 베이스 다이에 2나노 GAA 공정을 적용하고, 이를 첨단 패키징으로 즉시 결합하는 턴키 생태계가 현실화된다면 고객 입장에서는 개발 기간과 비용을 동시에 줄일 수 있습니다. AI 반도체 시장에서 속도가 곧 경쟁력인 만큼 이는 적지 않은 차별화 요소가 될 것이 분명합니다.

향후 AI 시대의 반도체 패권은 단순히 더 많은 트랜지스터를 집적하는 차원이 아니라, 데이터를 가장 효율적으로 움직이고, 시스템 전체를 가장 정교하게 통합하는 기업이 승자가 됩니다. 삼성전자의 zHBM은 그런 방향으로의 중요한 전환점입니다. 이제 필요한 것은 화려한 청사진이 아니라 시장에서 입증되는 양산 경쟁력입니다. 기술 혁신이 생산 혁신으로, 생산 혁신이 시장 지배력으로 이어질 때 비로소 삼성전자가 AI 메모리 시대의 초격차를 다시 써 내려갈 수 있습니다.
