삼성전자, 베라루빈용 AI 낸드 양산과 시사점

삼성전자가 엔비디아의 차세대 AI 컴퓨팅 플랫폼 '베라루빈(Vera Rubin)'에 탑재될 차세대 기업용 eSSD 양산에 돌입하며, AI 데이터센터용 HBM과 낸드를 모두 아우르는 핵심 메모리 공급사로 입지를 굳혔습니다.

<주요 세부 내용>

신제품 'PM1763' 양산: 차세대 규격인 PCIe 6.0, 9세대 V낸드, 4나노 공정 기반 신규 컨트롤러를 적용해 전작 대비 데이터 전송 속도는 2배, 전력 효율은 1.8배 향상시켰습니다.
엔비디아 플랫폼 맞춤형 공급: 올해 2월 베라루빈용 HBM4를 세계 최초로 출하한 데 이어 전용 eSSD까지 양산 체제를 갖추며, 하반기 본격화될 엔비디아의 차세대 랙(Rack) 생산 일정에 완벽히 대응하고 있습니다.
중장기 실적 호조 전망: 고부가가치 제품인 HBM(올해 70~100% 가격 상승 예상)과 eSSD(2분기 70% 이상 가격 상승)의 평균판매가격(ASP)이 급등하면서, 중장기적으로 분기 100조 원대 영업이익을 달성할 것이라는 기대감이 커지고 있습니다.
eSSD 시장의 폭발적 팽창: 내년 글로벌 eSSD 시장 규모가 약 1,540억 달러(약 233조 원)로 1년 만에 6배 이상 성장할 것으로 전망됨에 따라, 삼성전자는 압도적인 성능을 바탕으로 시장 공략에 속도를 낼 계획입니다.

삼성전자 베라 루빈용 AI 낸드(eSSD) 양산의 기술적 혁신 및 산업적 파급효과

인공지능(AI) 산업의 발전 축이 거대언어모델(LLM)의 기초적인 '학습(Training)' 단계에서 대규모 상용 서비스 및 실시간 데이터를 융합하는 '추론(Inference)' 단계로 급격히 전환됨에 따라, 글로벌 데이터센터의 인프라 아키텍처는 근본적인 물리적 한계점, 이른바 '스토리지 병목(Storage Bottleneck)'에 직면해 있다. 과거의 AI 인프라 경쟁이 주로 그래픽처리장치(GPU)의 자체 연산 속도와 이에 직접 맞닿아 있는 고대역폭메모리(HBM)의 밀도 향상에 집중되었다면, 현재는 방대한 외부 데이터를 실시간으로 검색하여 연산 장치에 공급하는 비휘발성 저장장치(Storage)의 입출력(I/O) 속도가 전체 시스템의 성능을 좌우하는 핵심 변수로 부상하고 있다.
이러한 산업적 요구가 극대화되는 시점에서, 최근 서울경제신문을 비롯한 다수의 언론을 통해 보도된 삼성전자의 차세대 기업용 솔리드스테이트드라이브(eSSD) 'PM1763' 양산 소식은 글로벌 반도체 시장 구도를 재편할 중대한 분수령으로 평가받는다. 본 보고서는 단순히 신제품의 스펙을 나열하는 것을 넘어, 삼성전자가 엔비디아(NVIDIA)의 차세대 AI 컴퓨팅 플랫폼인 '베라 루빈(Vera Rubin)' 생태계에 선제적으로 진입한 기술적 배경을 분석한다. 아울러 PCIe 6.0 및 4나노미터(㎚) 파운드리 컨트롤러, 9세대 V낸드가 결합된 하드웨어적 혁신이 데이터센터 설계에 미치는 구조적 변화와, 이를 통해 유발되는 거시경제적 이익 창출 및 국내 반도체 소재·부품·장비(소부장) 공급망으로의 낙수 효과를 다각도로 고찰하고자 한다.

AI 인프라 워크로드의 진화와 eSSD의 전략적 재평가

최근 글로벌 빅테크 기업들이 구축하고 있는 데이터센터는 그 목적성이 학습에서 추론으로 확연히 이동하고 있다. 추론 서비스, 특히 검색 증강 생성(RAG, Retrieval-Augmented Generation)이나 수백만 개의 토큰을 한 번에 입력받아 맥락을 유지해야 하는 롱 컨텍스트(Long-context) 기반의 챗봇 서비스는 사전에 학습된 가중치(Weight)만으로는 구동될 수 없다. 사용자의 질의가 입력되는 즉시 데이터센터 내부에 구축된 방대한 문서, 멀티미디어, 키-밸류(KV) 캐시 데이터 등을 스토리지에서 실시간으로 읽어와(Retrieve) 가속기에 공급해야 한다.
이 과정에서 가속기(GPU/NPU)와 스토리지 간의 데이터 전송 대역폭이 좁거나 읽기 속도에 지연(Latency)이 발생하면, 초고가의 연산 장치가 데이터를 기다리며 공회전하는 심각한 병목 현상이 발생한다. 즉, 고성능 HBM을 장착한 최고 사양의 GPU를 수만 장 단위로 병렬 연결하더라도, 이들에게 지속적으로 데이터를 밀어 넣어주는 데이터 파이프라인(eSSD)의 역량이 부족하다면 막대한 인프라 투자는 낮은 투자자본수익률(ROI)로 귀결될 수밖에 없다. 따라서 eSSD는 더 이상 단순한 '보조 저장 매체'가 아니라, AI 연산 효율성을 결정짓는 '핵심 데이터 공급 엔진'으로 그 위상이 근본적으로 재평가되고 있다.

PM1763 eSSD의 기술 아키텍처 및 폼팩터 혁신

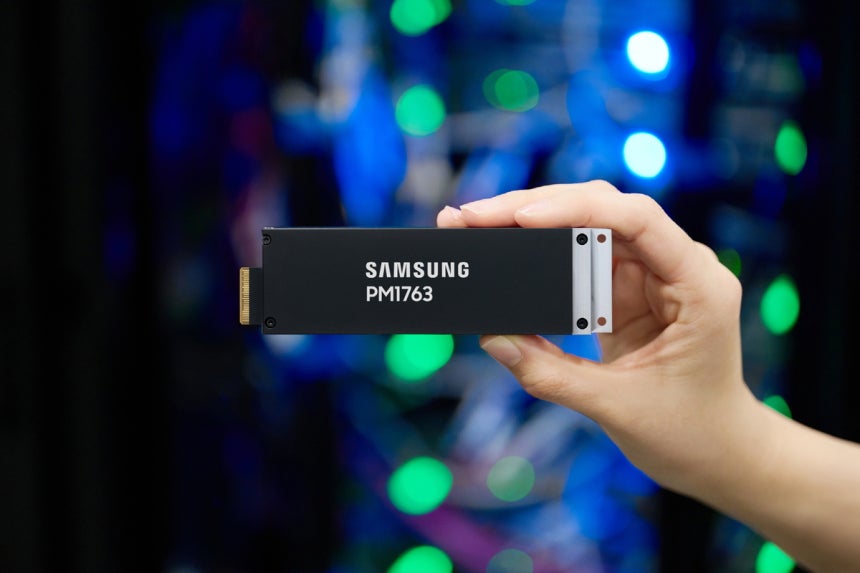

삼성전자가 8일 본격 양산을 발표한 PM1763은 이러한 극단적인 추론 워크로드 환경을 타개하기 위해 현존하는 반도체 설계 및 제조 공정의 한계치를 일거에 끌어올린 역작으로 분석된다. 해당 제품은 단순히 용량을 늘린 것을 넘어, 컨트롤러 공정, 인터페이스, 낸드 적층 구조, 열 관리, 보안에 이르는 전방위적인 기술 혁신을 단행했다.

[ PCIe 6.0 인터페이스와 PAM4 신호 기반 초광대역 전송]

가장 주목해야 할 하드웨어적 진보는 차세대 고속 데이터 전송 규격인 PCI 익스프레스(PCIe) 6.0의 선도적 도입이다. PCIe 6.0은 직전 세대인 PCIe 5.0 대비 물리적 데이터 전송 대역폭을 2배 확장한 규격이다. 이를 가능하게 한 핵심 기술은 PAM4(Pulse Amplitude Modulation 4) 신호 방식의 적용이다. 기존 NRZ(Non-Return-to-Zero) 방식이 0과 1의 두 가지 신호 레벨만 전송했다면, PAM4는 하나의 클럭 사이클에 4개의 신호 레벨을 사용하여 2비트의 데이터를 동시에 전송할 수 있다.
이를 통해 PM1763 16TB(테라바이트) 최상위 모델의 경우 연속 읽기 속도가 초당 최대 2만8400MB(메가바이트), 연속 쓰기 속도는 초당 2만1900MB에 달한다. 이는 전작인 PM1753 대비 정확히 2배 향상된 수치이며, 현존하는 상용 거대언어모델 중 널리 활용되는 40GB 크기의 매개변수 집합을 단 1.4초 만에 통째로 스토리지에서 가속기 메모리로 이관할 수 있는 압도적인 전송 능력이다.

[4나노 EUV 파운드리 기반의 초고성능 컨트롤러 탑재]

초광대역 인터페이스를 통해 초당 2만 메가바이트 이상의 데이터를 오류 없이 송수신하기 위해서는 스토리지 내부의 두뇌 역할을 하는 '컨트롤러(Controller)'의 연산 능력이 절대적으로 뒷받침되어야 한다. 삼성전자는 스토리지 컨트롤러에 자사의 초미세 시스템 반도체 공정인 4나노(㎚) 극자외선(EUV) 파운드리 기술을 적용했다.
서버용 SSD 컨트롤러에 4나노급 초미세 공정이 도입된 것은 이례적인 일이다. 통상적으로 첨단 스마트폰의 애플리케이션 프로세서(AP)에 주로 쓰이는 공정을 SSD에 적용함으로써, 트랜지스터 집적도를 극대화해 병렬 데이터 처리 능력을 획기적으로 높였다. 다수의 데이터 칩을 병렬로 제어하고 실시간으로 에러 정정(ECC) 알고리즘을 구동하면서도 칩 자체의 누설 전류와 발열을 원천적으로 억제하는 데 성공한 것이다. 그 결과, PM1763은 전작 대비 전력 효율을 1.8배 이상 개선하여 1W(와트)당 초당 1.83GB의 데이터를 처리할 수 있는 전성비(전력 대비 성능 비율)를 달성했다.

[9세대 V낸드(286단)의 더블 스택 물리적 한계 돌파]

데이터를 물리적으로 저장하는 저장 매체 측면에서는 삼성전자의 최신 9세대 V낸드가 채택되었다. 9세대 V낸드는 업계 최고 수준인 286단의 셀을 수직으로 쌓아 올린 구조로, 현존하는 플래시 메모리 중 가장 높은 집적도를 자랑한다. 특히 주목할 점은 이 286단이라는 아득한 높이를 뚫어내는 데 있어 '더블 스택(Double Stack)' 공정을 유지했다는 것이다.
단수가 높아질수록 한 번에 미세한 구멍(채널 홀)을 뚫어 층층이 셀을 형성하는 '채널 홀 에칭(Channel Hole Etching)' 기술의 난이도는 기하급수적으로 상승한다. 경쟁사들이 기술적 한계로 3번 이상 나누어 뚫는 트리플 스택(Triple Stack) 방식을 채택하는 반면, 삼성전자는 고도의 식각 장비와 공정 노하우를 바탕으로 286단을 두 번 만에 뚫어내며 생산성을 극대화했다. 셀 면적을 줄이면서도 셀 간섭 회피 기술을 적용하여 직전 8세대 대비 비트 밀도(Bit Density)를 약 1.5배 상승시켰고, 입출력 속도를 33% 향상시켜 초고속 추론 인프라의 확고한 물리적 기반을 완성했다.

[ D2C 액체 냉각 아키텍처 및 철벽 보안 솔루션 적용]

AI 서버의 고집적화로 인해 데이터센터의 열 관리(Thermal Management)는 성능 지속성을 결정짓는 핵심 과제가 되었다. 온도가 임계점을 넘어가면 반도체는 스스로 클럭 속도를 낮춰 칩을 보호하는 스로틀링(Throttling) 현상이 발생하여 막대한 지연을 유발한다. PM1763은 서버 내부의 열을 공기로 식히는 전통적 공랭식을 넘어, 액체 냉각제가 흐르는 콜드 플레이트를 소자에 직접 부착하는 다이렉트 투 칩(D2C, Direct-to-Chip) 액체 냉각 환경에 완벽히 최적화되어 설계되었다. 이를 통해 초고부하 환경에서도 24시간 내내 최고 속도의 성능 저하 없이 구동이 가능하다.
또한 인프라 내 데이터 보안의 중요성이 커짐에 따라, PM1763은 다가올 양자 컴퓨터 시대의 해킹 위협에 대비한 양자내성암호(PQC, Post-Quantum Cryptography) 알고리즘을 하드웨어 기반으로 내장했다. 더불어 데이터센터 내의 거대한 가상 서버 환경에서 각 논리적 데이터 통로로 무단 접근하는 것을 차단하는 국제 보안 표준 기술인 TDISP(TEE Device Interface Security Protocol)를 적용함으로써, 속도뿐만 아니라 신뢰성 측면에서도 빈틈없는 솔루션을 제시한다.

주요 사양 및 핵심 기술	PM1763 세부 사양 요약	기술 적용에 따른 인프라 파급효과
인터페이스 규격	PCIe 6.0 (PAM4 변조 방식 적용)	대역폭 2배 증가로 GPU 연산 공회전 방지 및 지연 최소화
저장 매체 (낸드)	286단 9세대 V낸드 (더블 스택 공정)	초고집적 밀도 구현 (4TB, 8TB, 16TB 라인업 지원)
제어 컨트롤러	4나노(㎚) 초미세 EUV 파운드리 공정	데이터 에러율 감소, 초당 연산 극대화 및 발열 원천 통제
데이터 전송 속도	연속 읽기 28,400 MB/s, 쓰기 21,900 MB/s	40GB LLM을 1.4초 만에 가속기로 전송 (초고속 추론 지원)
전력 소모 효율성	1W당 초당 1.83GB 데이터 처리	전작(PM1753) 대비 1.8배 개선으로 데이터센터 TCO 대폭 절감
열 관리 최적화	D2C (Direct-to-Chip) 기반 액체 냉각	극단적 부하 환경에서도 스로틀링 없이 연속 최고 성능 유지
데이터 보안 기술	PQC (양자내성암호), TDISP(가상화 보호)	차세대 클라우드 인프라의 가상화 데이터 격리 및 양자 해킹 방어

엔비디아 '베라 루빈(Vera Rubin)' 생태계 편입의 구조적 맥락

삼성전자 eSSD의 기술적 도약은 엔비디아가 하반기부터 본격적으로 전개할 차세대 AI 플랫폼 '베라 루빈(Vera Rubin)'의 아키텍처 혁신과 궤를 같이한다. 엔비디아는 블랙웰(Blackwell) 플랫폼에 이어 출시될 차세대 아키텍처 루빈에서 단일 서버 중심의 연산을 넘어 랙 스케일(Rack-scale)의 고집적 데이터센터 설계를 선보이고 있다.
특히 베라 루빈의 핵심 랙 인프라인 'NVL72' 등의 시스템 구성도를 살펴보면, 기존에는 서버 노드 내부에 산재되어 있던 스토리지 자원을 중앙화하여 '스토리지 전용 랙' 구역으로 물리적으로 분리(Disaggregation)하는 아키텍처를 도입했다. 이는 방대한 추론 데이터를 중앙에 모아두고 수십 개의 GPU가 초고속 스위치를 통해 필요할 때마다 직접 데이터에 접근할 수 있도록 하는 설계다.
엔비디아 젠슨 황 CEO는 스토리지에서 CPU를 거치지 않고 가속기(GPU)로 직접 데이터를 전송하는 '가속 데이터 액세스 기술(예: Magnum IO, SCADA 워크로드)'의 중요성을 거듭 강조해왔다. 이 직접 연결(Direct Memory Access) 구조가 성립하기 위해서는 스토리지의 인터페이스가 반드시 PCIe 6.0 급 이상의 막대한 대역폭을 보장해야 하며, 랙 전체를 냉각하는 액체 냉각 시스템과의 호환성도 필수적이다. 삼성전자의 PM1763은 이러한 엔비디아의 차세대 랙 아키텍처가 요구하는 극한의 사양을 가장 먼저 충족시키며 성공적으로 품질 검증(Qual)을 마친 선봉장 역할을 수행하게 되었다.

삼성전자의 'AI 메모리 턴키(Turn-key)' 독점적 경쟁력

PM1763의 양산은 단순히 하나의 고성능 제품이 시장에 출시된 것을 넘어, 삼성전자가 글로벌 빅테크 기업에 제안하는 '토털 AI 메모리 솔루션' 전략의 마지막 퍼즐이 완성되었음을 의미한다.
삼성전자는 전 세계에서 유일하게 시스템 반도체를 설계·위탁생산(파운드리)할 수 있고, 첨단 패키징을 수행하며, D램과 낸드플래시 메모리 양산 능력을 모두 내재화하고 있는 종합반도체기업(IDM)이다. 이러한 수직 계열화 구조는 엔비디아의 베라 루빈 플랫폼 구축에 있어 대체 불가능한 시너지를 창출하고 있다. 삼성전자는 지난 3월 미국 새너제이에서 열린 엔비디아 개발자 콘퍼런스 'GTC 2026'에 참가하여, 베라 루빈 플랫폼의 모든 계층에 대응하는 3대 메모리 핵심 라인업을 통합 전시하며 그 독보적 위상을 과시했다.
초고속 연산 영역 (HBM4): 베라 루빈 GPU 칩셋에 실리콘 관통 전극(TSV)으로 직접 결합되어 연산 속도를 보조하는 6세대 고대역폭메모리다. 삼성전자는 하이브리드 구리 본딩(HCB, Hybrid Copper Bonding) 등 최첨단 패키징 기술을 통해 열 저항을 20% 이상 낮춰 16단 이상의 초고적층 구조를 안정화하였으며, 2026년 2월 세계 최초로 HBM4 양산 출하에 성공해 엔비디아 최초 공급자 지위를 탈환했다.
시스템 구동 영역 (SOCAMM2): 베라 루빈 메인보드 상에서 중앙처리장치(CPU)와 인접한 영역을 담당하는 차세대 서버 모듈인 SOCAMM2(Small Outline Compression Attached Memory Module 2)다. 스마트폰에 쓰이던 저전력 메모리(LPDDR5X/LPDDR6)를 서버용으로 재설계하여, 모듈 형태로 탈부착이 가능하게 만든 혁신 제품이다. 막대한 전력을 소모하던 기존 RDIMM을 대체하고 시스템 전반의 열 관리 효율을 극대화하여 업계에서 '제2의 HBM'으로 각광받고 있다.
데이터 저장 영역 (PM1763 eSSD): 초고속 인터페이스(PCIe 6.0)를 통해 학습 데이터와 추론용 거대 데이터를 영구적으로 저장하고 즉각 공급하는 인프라의 기반이다.
이처럼 GPU 맞춤형 HBM4, CPU 주변 시스템용 SOCAMM2, 그리고 데이터 공급용 eSSD에 이르는 인프라 삼각편대를 '턴키(일괄 공급)' 형태로 패키징하여 제공할 수 있는 기업은 현재 삼성전자가 유일하다. 엔비디아와 같은 플랫폼 기업 입장에서는 이질적인 제조사의 부품을 조합하여 발생할 수 있는 호환성 리스크와 품질 보증의 파편화를 피하고, 랙 단위의 성능 최적화를 위해 단일 업체의 통합 솔루션을 채택하는 것이 기술적·경제적으로 압도적 우위에 있다.

거시경제적 파급효과 및 기업가치 재평가

AI 인프라 확장에 따른 낸드플래시 스토리지의 중요성 부각은 장기간 극심한 침체를 겪었던 글로벌 메모리 반도체 산업의 구조적 재편을 이끌고 있다.

[기업용 SSD(eSSD) 시장의 폭발적 팽창]

글로벌 시장조사기관 옴디아(Omdia)와 트렌드포스(TrendForce)의 최신 데이터에 따르면, eSSD 시장은 2023년 241억 달러(약 36조 원) 규모에서 2027년 1,540억 달러(약 233조 원) 규모로 성장할 것으로 전망된다. 이는 불과 1년여 만에 시장 규모가 6배 이상 팽창하는 경이로운 추세로, PC나 모바일에 의존하던 기존 소비자용(Client) 중심의 낸드 시장 구조가 고부가가치의 서버용 시장 중심으로 완전히 탈바꿈했음을 시사한다. 이 폭발적인 시장에서 삼성전자는 2026년 1분기 기준 35.1%의 압도적 시장 점유율로 전 세계 1위 자리를 수성하고 있으며, 해당 분기에만 eSSD 부문 매출 약 70억 달러(약 10조 5000억 원)를 돌파하여 전 분기 대비 92.8% 급증이라는 괄목할 만한 성과를 거두었다.

[ 2026년 2분기 어닝 서프라이즈와 100조 원대 영업이익 체력 입증]

이러한 AI 메모리 턴키 전략과 고부가 제품군 비중의 확대는 삼성전자의 수익성 지표를 극적으로 끌어올렸다. 2026년 7월 공시된 삼성전자의 2분기 잠정 실적에 따르면, 매출액은 171조 원, 영업이익은 무려 89조 4,000억 원을 기록하여 전년 동기 대비 약 1810% 폭증하는 전례 없는 '어닝 서프라이즈'를 연출했다35.
특히 주목할 부분은 이번 실적에 디바이스솔루션(DS) 부문의 대규모 성과급 충당금 약 19조~20조 원이 일시적 비용으로 선반영되었다는 점이다. 이를 제외한 실질적인 사업 기반의 분기 영업이익 체력은 이미 100조 원을 돌파한 것으로 추산된다. 이는 글로벌 시가총액 1위를 다투는 엔비디아의 분기 영업이익(약 535억 달러, 한화 약 82조 원)이나 애플의 영업이익마저 가뿐히 뛰어넘는 수치다.
이러한 이익 창출의 핵심 동력은 완벽하게 '공급자 우위'로 돌아선 메모리 시장의 가격 협상력에 있다. 글로벌 빅테크 기업들이 AI 팩토리 구축을 서두르면서 삼성전자는 상반기에만 D램 평균판매단가(ASP)를 40~60%, 낸드플래시를 60~75% 수준까지 공격적으로 인상할 수 있었다. 아울러 가격 프리미엄이 70~100% 이상 붙는 HBM4와 PCIe 6.0 기반의 초고사양 eSSD의 판매 비중이 급증하면서 전사적인 수익성 개선(믹스 개선)이 폭발적으로 일어난 것이다. 증권가는 이러한 강력한 '메모리 파워'를 바탕으로 삼성전자가 연간 기준 수백조 원의 영업이익 시대를 열며 글로벌 제조 기업 이익 창출력 1위로 확고히 자리 잡을 것으로 전망하고 있다.

2026년 삼성전자 주요 재무 및 시장 지표 요약	수치 및 현황 (2026년 기준)	산업적 함의
글로벌 eSSD 시장 전망 규모	약 1,540억 달러 (233조 원)	기존 241억 달러 대비 6배 폭증. AI 낸드 슈퍼사이클 도래
삼성전자 1분기 eSSD 점유율	35.1% (글로벌 1위)	eSSD 부문 매출 70억 달러 달성 (전 분기 대비 92.8% 증가)
2분기 전사 영업이익 (잠정)	89조 4,000억 원	전년 대비 1810% 폭증. 글로벌 1위 수준의 이익 창출력 입증
2분기 실질 영업이익 체력	약 100조 원 이상	성과급 충당금(약 20조 원) 반영 감안 시 압도적 펀더멘털 증명
메모리 판가(ASP) 인상 폭	D램 40~60%, 낸드 60~75% 상승	공급자 우위 시장 재편 및 고부가가치 제품 믹스 개선 효과

국내 반도체 소재·부품·장비(소부장) 밸류체인 낙수 효과

삼성전자의 베라 루빈용 차세대 AI 메모리 양산 성공은 단순한 대기업의 독주가 아니라, 이들을 전후방에서 굳건히 지원하는 대한민국 반도체 생태계(Supply Chain) 전반에 막대한 낙수 효과를 불러일으키고 있다.
초고다층, 초고속 인터페이스를 지원하는 물리적 하부 구조인 반도체 인쇄회로기판(PCB) 산업이 가장 직접적인 수혜를 입고 있다. 폼팩터의 변화는 필연적으로 새로운 소재와 기판 설계를 요구하기 때문이다. 예를 들어, 메모리 모듈 및 SSD 기판 생산을 전문으로 하는 중견기업 '티엘비(TLB)'는 삼성전자가 주도하는 SOCAMM2 기판 및 차세대 기업용 SSD 기판 개발 프로젝트에 선제적으로 참여하여 기술적 난제를 극복하고 까다로운 품질 검증(Qual)을 통과했다. 밀려드는 주문 물량을 소화하기 위해 티엘비는 1,200억 원 규모의 대규모 유상증자를 단행하여 베트남 제2공장 신축에 착수했으며, 이를 통해 기존 생산 캐파를 1.5배에서 최대 2배까지 확장하여 매출 급증에 대응할 예정이다.
이 외에도 심텍, 코리아써키트, 대덕전자 등 주요 기판 전문 기업들 역시 SOCAMM2 및 PCIe 6.0 호환 기판의 양산 테스트 물량을 공급하기 시작했다. 하반기 본격 양산이 시작되면 이들 기판 3사 합산으로만 올해 최소 500억 원에서 천억 원대 이상의 추가 매출 파생 효과가 발생할 것으로 증권가는 분석하고 있다. 이는 삼성전자의 글로벌 플랫폼 선점 모멘텀이 국내 소부장 기업들의 연구개발(R&D) 역량을 한 단계 끌어올리고 설비 투자를 촉진하여, 거대한 반도체 동반 성장 생태계를 단단하게 결속시키는 지렛대 역할을 수행하고 있음을 명확히 보여준다.

<시사점>

최근 삼성전자 주가가 시장 기대에 미치지 못하는 흐름을 이어가고 있습니다. 단기 실적 우려와 외국인 수급, 글로벌 증시 변동성이 겹치면서 투자심리는 좀처럼 살아나지 못하고 있습니다. 그러나 주식시장의 가격과 기업의 본질적 가치가 항상 일치하는 것은 아닙니다. 오히려 시장이 단기 변수에 매몰될수록 기업의 장기 경쟁력을 다시 점검할 필요가 있습니다.

오늘 서울경제신문이 보도한 삼성전자의 차세대 AI 데이터센터용 기업용 SSD(eSSD) 'PM1763' 양산은 그런 점에서 단순한 신제품 출시 이상의 의미를 갖습니다. 이는 AI 시대 반도체 경쟁의 중심축이 GPU와 HBM을 넘어 '스토리지'로 이동하고 있음을 보여주고 있습니다.

AI 산업은 이제 학습(Training)보다 추론(Inference)이 중심이 되고 있습니다. 생성형 AI 서비스는 실시간으로 방대한 데이터를 불러와 연산해야 합니다. 아무리 빠른 GPU를 갖추더라도 데이터를 제때 공급하지 못하면 고가의 AI 가속기는 사실상 멈춰 서게 됩니다. AI 시대의 새로운 병목은 연산이 아니라 데이터 이동입니다.

삼성전자가 양산에 들어간 PCIe 6.0 기반 PM1763은 바로 이 문제를 해결하기 위한 제품입니다. 초당 2만8400MB의 읽기 속도와 4나노 컨트롤러, 286단 9세대 V낸드, 액체냉각 최적화 설계, 양자내성암호(PQC)까지 적용했습니다. 단순히 용량이 큰 SSD가 아니라 AI 데이터센터 전체의 효율을 결정하는 핵심 인프라입니다.

더 중요한 것은 이 제품이 엔비디아 차세대 AI 플랫폼 '베라 루빈(Vera Rubin)' 생태계에 선제적으로 편입됐다는 점입니다. 베라 루빈은 기존 서버 중심 구조에서 랙(Rack) 단위 AI 시스템으로 진화하며 스토리지를 중앙 집중형으로 재설계했습니다. 이 구조에서는 PCIe 6.0 기반 초고속 eSSD가 필수 요소입니다. 삼성전자가 가장 먼저 품질 검증을 통과했다는 것은 단순한 부품 공급이 아니라 차세대 AI 인프라의 설계 단계부터 참여하는 전략적 파트너가 됐음을 의미합니다.

시장은 아직도 삼성전자를 'HBM 경쟁에서 뒤처진 기업'이라는 과거 프레임으로 바라보는 경향이 있습니다. 그러나 AI 메모리 시장은 HBM 하나로 설명되지 않습니다. HBM은 AI 연산을 담당하고, SOCAMM2는 시스템 메모리를 담당하며, eSSD는 데이터를 공급합니다. AI 데이터센터는 이 세 축이 동시에 돌아가야 합니다.

이 점에서 삼성전자의 경쟁력은 오히려 더 독보적입니다. 세계에서 유일하게 HBM, D램, 낸드, SSD 컨트롤러, 첨단 패키징, 파운드리까지 모두 자체적으로 공급할 수 있는 종합반도체기업(IDM)이기 때문입니다. HBM4와 SOCAMM2, PCIe 6.0 eSSD를 하나의 플랫폼으로 제공하는 'AI 메모리 턴키(Turn-key)' 전략은 경쟁사가 쉽게 따라오기 어려운 구조적 진입장벽입니다.

산업적 파급효과도 큰데, AI 데이터센터 투자 확대는 고부가가치 기업용 SSD 시장을 폭발적으로 성장시키고 있습니다. 기존 소비자용 낸드 중심 시장에서 서버용 스토리지 중심으로 시장이 재편되면서 삼성전자는 글로벌 eSSD 시장 점유율 1위를 유지하고 있습니다. 여기에 PCIe 6.0과 차세대 기판을 공급하는 국내 소재·부품·장비 기업들까지 새로운 성장 기회를 맞고 있습니다. AI 생태계 확장은 삼성전자 한 회사의 성과에 그치지 않고 K-반도체 전체의 경쟁력을 끌어올리는 선순환으로 이어질 가능성이 큽니다.

기업가치 역시 다시 평가할 필요가 있습니다. 주가는 미래를 반영한다고 하지만 때로는 시장의 시선이 지나치게 단기 실적과 수급에 머물기도 합니다. AI 인프라가 본격적으로 구축되는 시점에서 데이터 저장장치는 더 이상 주변 부품이 아니라, GPU를 움직이게 하는 핵심 동력이며, 데이터센터 투자 효율성을 결정하는 전략 자산입니다.

주가는 하루에도 여러번 흔들리지만, 산업 패러다임을 바꾸는 기술은 하루아침에 만들어지지 않습니다. AI 시대의 승자는 가장 빠른 반도체를 만드는 기업이 아니라 가장 효율적인 AI 시스템을 완성하는 기업입니다. 지금 필요한 것은 단기주가 변동 분석보다 산업의 큰 흐름을 읽는 안목이라 하겠습니다.
